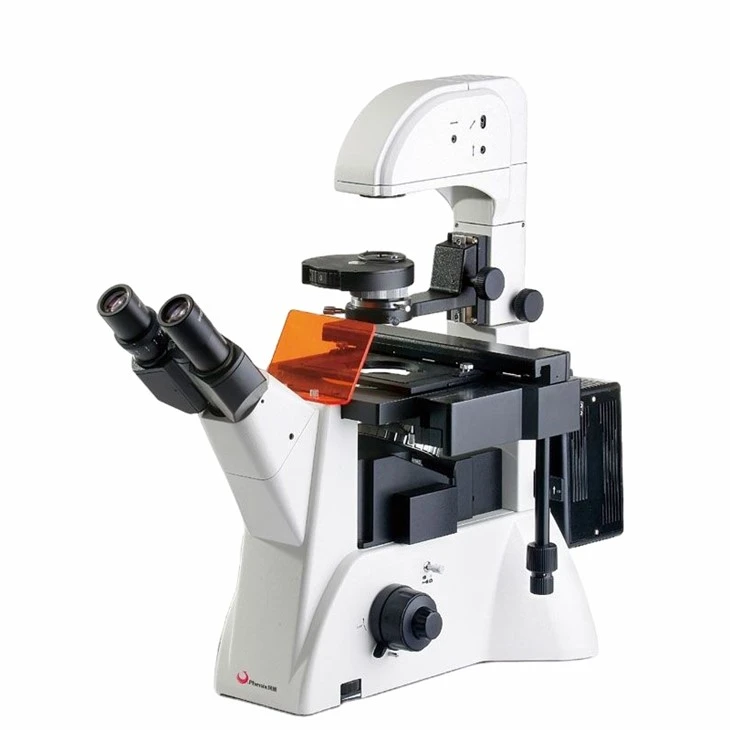

Das Labor-Binokular-Fluoreszenzmikroskop wurde für Life-Science-Labors, klinische Diagnostik- und biomedizinische Forschungseinrichtungen entwickelt und richtet sich an Laborgerätehändler, OEM-Käufer, Beschaffungsabteilungen von Universitäten und Importeure klinischer Diagnoseinstrumente. Durch die Integration präziser, unendlich{1}korrigierter optischer Systeme mit Epifluoreszenzmodulen mit hoher-Intensität ermöglicht es eine klare Visualisierung von Fluorophor-markierten Proben mit hohen Signal-zu-Rauschverhältnissen.

Jede Einheit wird in unserer ISO 9001-zertifizierten optischen Fertigungsanlage hergestellt und durchläuft mehrstufige Interferometertests zur Ausrichtung des optischen Pfads sowie strenge mechanische Toleranzprüfungen, um eine zuverlässige Leistung in routinemäßigen Labor- und Forschungsumgebungen sicherzustellen.

Technische Spezifikationen

Spezifikationsartikel	Parameterdetails
Optisches System	Unendlich-Korrigiertes optisches System (∞ / 0,17)
Betrachtungskopf	Siedentopf-Binokularkopf, Neigung 30 Grad, Pupillenabstand 55–75 mm
Okulare	Hoher-Austrittspupillenabstand, Weitfeld WF10X/22 mm (Dioptrie einstellbar)
Objektive (Infinity Plan Achromat)	4X (NA 0,10, WD 21,0 mm); 10X (NA 0,25, WD 5,0 mm); 40X (Feder, NA 0,65, WD 0,45 mm); 100X (Feder, Öl, NA 1,25, WD 0,13 mm). Optional sind Fluorit- und Phasenkontrastobjektive erhältlich.
Fokussierungsmechanismus	Koaxiale Grob- und Feineinstellung, Spannungskontrolle, minimale Feinteilung: 0,002 mm
Bühne	Doppelschichtiger mechanischer Tisch 185 × 142 mm, Bewegungsbereich 75 × 55 mm
Beleuchtung (durchgelassen)	3-W-LED mit hoher -Helligkeit, Intensität einstellbar
Beleuchtung (Fluoreszenz)	5-W-Hochleistungs-LED-Modul (oder 100-W-Quecksilberlampengehäuse optional)
Würfel filtern	Standard: Blau (Ex 450–490 nm), Grün (Ex 510–550 nm). Optional: UV, RFP, benutzerdefinierte Wellenlängen
Stromversorgung	Wechselstrom 100–240 V, 50/60 Hz

Hauptmerkmale

Unendlicher optischer Pfad:Liefert Flachfeldbilder über das gesamte Sichtfeld ohne chromatische Aberration bei hohen Vergrößerungen.

Modulare Fluoreszenzeinheit:Verfügt über einen rotierenden Filterwürfelrevolver mit 4 Positionen, der einen schnellen Wechsel zwischen verschiedenen Fluorophoren (z. B. DAPI, FITC, TRITC) ermöglicht.

Stabiles Wärmemanagement:Das Fluoreszenz-LED-Gehäuse verfügt über einen Kühlkörper aus Aluminiumlegierung, um eine stabile optische Leistung aufrechtzuerhalten und thermische Drift bei langen Bildgebungssitzungen zu verhindern.

Ergonomisches Bedienlayout:Niedrig-koaxiale Fokus- und Tischsteuerungen minimieren die Ermüdung des Bedieners beim Screening großer Probenmengen.

Digitale Integration:Trinokular-kompatible Rahmen oder Standard-C--Mount-Adapter unterstützen hochauflösende CMOS-Mikroskopiekameras für die Bilderfassung und -analyse.

Anwendungen

Zellbiologie:Lokalisierung intrazellulärer Proteine, Visualisierung des Zytoskeletts und Lebensfähigkeitstests mithilfe von Fluoreszenzsonden.

Pathologie & Diagnostik:Immunfluoreszenz-Färbungsanalyse für Gewebebiopsien und Identifizierung pathogener Mikroorganismen.

Genetik und Botanik:Fluoreszenz-in-situ-Hybridisierung (FISH) und Autofluoreszenzstudien an Pflanzenzellwänden.

Umwelttests:Wasserqualitätsanalyse zur Quantifizierung der Algen- und Bakterienfluoreszenz.

Konfigurationsoptionen

Beobachtungsleiter

Zur Kameramontage vom binokularen auf den trinokularen Kopf aufrüstbar.

Beleuchtungs-Upgrade

Wahl zwischen diskreten LED-Modulen (Schmalband) oder Breitspektrum-Halogen-/Quecksilberdampflampen.

Ziel-Upgrade

Phasenkontrast-Kits, Dunkelfeldkondensoren oder Fluoritobjektive mit hoher -NA.

Bühnenzubehör

Objektträgerhalter für Einzel-, Doppel- oder beheizte Kammeranwendungen.

OEM/ODM und Anpassung

Optische Individualisierung:Maßgeschneiderte Filterwürfel-Bandpassspezifikationen, um proprietären Fluorophoren oder industriellen Detektionsstandards zu entsprechen.

Private Etikettierung:Lasergravierte-Kundenlogos, individuelle Benutzerhandbücher und OEM-spezifische Gehäuselackfarben.

Software-Integration:SDK-Unterstützung für Bilderfassungssoftware von Drittanbietern-oder gebündelte Messsoftware-Suiten.

Fertigungskapazität:Reinraum-Montagelinien und hausinterne CNC-Bearbeitung gewährleisten die Reproduzierbarkeit von Chargen und stabile Durchlaufzeiten für Großbestellungen.

Qualitätskontrolle und Standards

Optikinspektion:Jedes Objektiv und Prisma wird mit Laserinterferometern überprüft, um Wellenfrontfehler und Transmissionsraten zu überprüfen.

Mechanische Prüfung:Die Tische werden einem Haltbarkeitstest mit 100.000 -Zyklen auf gleichmäßige XY-Bewegung unterzogen.

Elektrische Sicherheit und Konformität:Jedes Instrument wird einer strengen dielektrischen Widerstandsprüfung und Erdungskontinuitätsprüfungen unterzogen und entspricht den internationalen Standards für optische Schnittstellen (ISO 8036-Konformität).

Rückverfolgbarkeit:Seriennummern werden per Laser-auf optische Gehäuse geätzt und verweisen auf individuelle Montage- und Kalibrierungsdatenprotokolle.

Verpackung und Versand

Innenverpackung:Das speziell-geformte EPE-Schaumgehäuse mit hoher-Dichte schützt optische Komponenten vor Stößen und Vibrationen während des Transports.

Umverpackung:Doppelwandige Exportkartons aus Wellpappe mit wasserdichter Membranauskleidung; Holzkisten für Massengut-Seefracht verfügbar.

Logistikunterstützung:Standardkonformität bei internationalen Kurier-Lufttransporten (DHL/FedEx) und palettierter Seefracht für die Volumenverteilung.

Häufig gestellte Fragen

F: Wie hoch ist die Lebensdauer der Fluoreszenz-LED-Lichtquelle?

A: Das Standard-Hochleistungs-LED-Modul hat eine Nennbetriebslebensdauer von mehr als 30.000 Stunden, wodurch das häufige Ausrichten und Auswechseln der Glühbirnen, die bei herkömmlichen Quecksilberlampen erforderlich sind, entfällt.

F: Kann ich Filterwürfel gegen benutzerdefinierte Fluorophore austauschen?

A: Ja. Der Filterrevolver mit 4 -Positionen ist für den Benutzer zugänglich und ermöglicht den Austausch von Standardfiltersätzen durch kundenspezifische Anregungs-/Emissionsfilter, die den spezifischen Wellenlängenanforderungen entsprechen.

F: Wie hoch ist Ihre Mindestbestellmenge (MOQ) für das OEM-Branding?

A: Bei Standard-Lagermodellen gibt es keine Mindestbestellmenge für Bewertungsmuster. OEM-Eigenmarken und kundenspezifische Gehäusefarbänderungen erfordern eine Mindestbestellmenge von 10 Einheiten pro Charge.

F: Sind die Objektive mit Standard-Immersionsölen kompatibel?

A: Das 100X-Ölimmersionsobjektiv ist für Standard-Immersionsöl vom Typ A gemäß ISO 8036 ausgelegt.

F: Welche Zertifizierungen tragen Ihre Mikroskope?

A: Unsere Produktionsstätte arbeitet unter dem Qualitätsmanagement ISO 9001 und die Produkte verfügen über CE-, RoHS- und FCC-Zertifizierungen für den weltweiten Markteintritt.

F: Was ist die typische Vorlaufzeit für Standard- und Sonderbestellungen?

A: Standardkonfigurationen werden innerhalb von 5 bis 7 Werktagen versendet. Kundenspezifische OEM-Konfigurationen benötigen je nach optischen oder Etikettierungsanforderungen 3 bis 4 Wochen.
